普段何気なく使っているトイレですが、故障が起きることがあります。
故障の症状にもレバーが動かない、タンクに水が溜まるのが遅い、水漏れするなど、いろいろな症状がありますが、水漏れは水道料金の増加、家財への被害が考えられるので早めに直したい症状です。
今回はトイレタンクの中の部品が故障した場合の部品交換の様子です。
トイレタンクの中で水漏れ
①ずーっとピチャピチャと水が落ちる音がしている。
②トイレを流していないときにも便器の中に溜まっている水にさざ波が立っている。
このような症状がトイレタンクの中の部品が古くなって劣化、故障しているときの良くある症状です。
また、水道料金の増加につながることが多いのも、このような症状です。
トイレタンクの上から水が溢れだしたということであれば、すぐに気づきますが①、②のような漏れ方だとなかなか気づきません。
トイレタンクの中は部品が故障したときにタンクから水が溢れ出てくることを防ぐために一定の水位を超えたら便器へ流れ込む仕組みになっています。
この仕組みが無いとタンクの中の部品が故障するとタンクから水が溢れ出てきてしまいますが、同時に水漏れの発見が遅れる原因にもなってしまいます。
トイレを使うときや、トイレ掃除をするときなどに①、②のような症状がないか確認するようにして早めに修理をしましょう。
交換する部品
今回交換する部品は、ボールタップとフロートゴム玉という部品になります。
トイレのメーカーごとで部品の呼び方は違いますが、「ボールタップ」という名称はほとんどのメーカーで共通しています。
「フロートゴム玉」というのは、リクシルINAXの商品です。
同じ機能、役割の部品だとしてもメーカーによって名称が違います。
今回作業のトイレタンクはINAXでしたので、リクシルINAXの部品を使用しています。
ボールタップ
ボールタップはトイレタンクへの水の供給を止める役割の部品です。
故障すると浮きが上がってこない、浮きが適正な位置で止まらず上がりすぎてしまう、などの症状になります。
フロートゴム玉
フロートゴム玉はタンクの中の水が便器内に流れ込むのを止めている部品です。
名前の通りゴムで出来ています。
古くなってくるとゴムが溶けて隙間から便器の中に水が流れ込んでしまいます。
溶けたゴムも便器内に流れ込むので、便器の内側に黒い水が流れた跡がついているようであればフロートゴム玉が溶けている可能性があります。
トイレタンク部品の交換作業
実際のボールタップとフロートゴム玉の交換作業の内容になります。
トイレタンクへの給水を止める

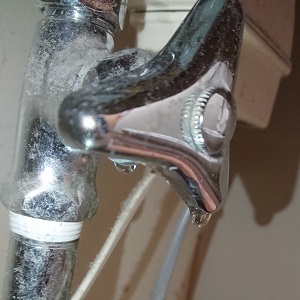

最初にトイレタンクの脇にあるトイレの止水栓を止めます。
止水栓の形状は、ハンドルがついているタイプ、マイナスドライバーで操作するタイプなどがあります。
トイレタンクへの給水を止めないで部品を外してしまうと水が噴き出してしまいます。
ただし、古くなっている止水栓は内部のパッキンも傷んでいます。
操作することによって止水栓の中でパッキンが切れてしまい、水漏れすることがあります。
また、固着して動かないこともあります。
そんな時には住居内の水が全て使えなくなってしまいますが、水道メーターのそばに設置されている水道の元栓を止めるようにしましょう。
部品交換前のトイレタンク内
トイレタンクのフタを開けます。
部品を取り外す前にどの部品がどの角度でついているか、どの管がどこに繋がっているかなどを確認してしっかり覚えておきます。
また、スマホなどで写真を撮っておいてもいいでしょう。
トイレタンクのフタを取ってみるとボールタップが一番上にあるのがわかります。
右側からレバーの軸が伸びて、先端にフロートゴム玉を引っ張り上げるための鎖がついています。
フロートゴム玉は鎖の先についています。鎖はフロートゴム玉に付属されているので鎖ごと交換します。

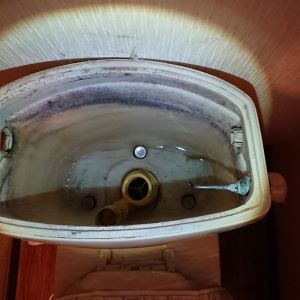

部品取り外し後のトイレタンク内
トイレタンクの中の部品は、ボールタップやフロートゴム玉を含めても3つ、4つ程度しかありません。
右側にはトイレのレバーがついています。
トイレタンク内の一番下にはフロートゴム玉がはまる穴があいています。
立ち上がっている筒のようなものは、オーバーフロー管といいます。
オーバーフロー管はボールタップが故障して水が止まらなくなった場合に筒の上から便器内に水を流し込む役割の部品です。
リクシルINAXでは、フロートゴム玉とのセットになっているものを「フロート弁」といいます。
同じ年数使っているならフロート弁としてオーバーフロー管ごと交換すればいいのでは、と思うかもしれませんが交換のためにはトイレタンクを一度取り外さなければなりません。
そのためオーバーフロー管が折れていない限り、通常はフロートゴム玉だけ交換します。
フロートゴム玉はゴム製ですが、ボールタップにもゴム製の部品がついています。
どちらも黒いゴムが溶けだしているので素手で触ってしまうと手が真っ黒になってしまいます。
使い捨て手袋などを手にはめて作業をしましょう。

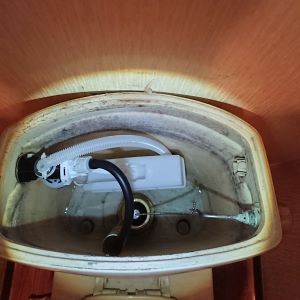

部品交換後のトイレタンク内
新しいボールタップとフロートゴム玉を取り付けました。
ボールタップは、交換前の部品と比べて形状・素材が変わっていますが、黒い管の位置などが交換前と同じになるように取り付けるようにしましょう。
タンクのフタ側についている手洗い管に白い配管を接続してからフタをかぶせます。
最後にトイレの止水栓、または水道の元栓を開けて水漏れがないことを確認して終わりになります。
まとめ
今回は、トイレタンクの中のボールタップ、フロートゴム玉の交換作業をご案内しました。
部品の機能、役割は特別違いはありませんが、呼び名はトイレの製造メーカーで変わります。
ボールタップの故障や、フロートゴム玉の劣化が原因で水道料金が上がってしまうことがあるので水漏れに気づいたら早めに修理をしましょう。
実際に交換作業を行う時には、必ず止水栓や元栓を止めるようにします。
また、作業を進める前に新しい部品を同じ位置、同じ配置で取り付けられるように事前に写真を撮っておくと部品の設置方法の間違いが少なくなります。
ボールタップやフロートゴム玉のゴムが溶けていることが多いので、手が真っ黒にならないように薄手の使い捨て手袋をつけて作業をしましょう。
